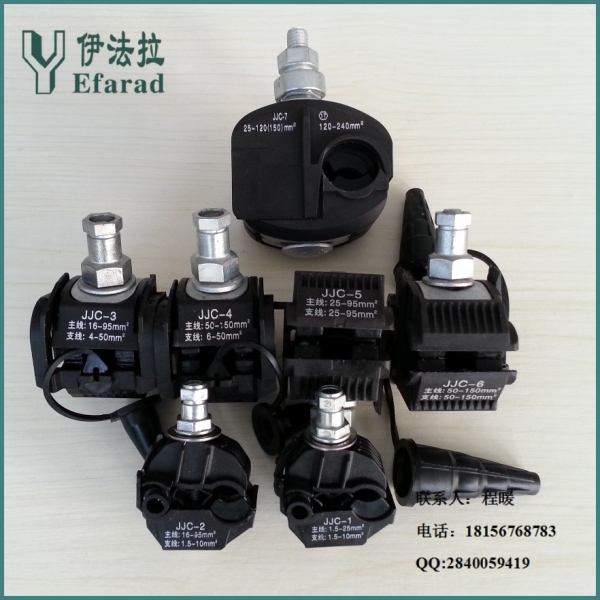

JJC绝缘穿刺线夹
绝缘穿刺线夹
1KV绝缘穿刺线夹选型表
|
型号 |
适用电压 |
主线截面 |
支线截面 |
标称载流 |
外形尺寸 |
重量 |
穿刺深度 |
螺栓数量 |
|
JJC-888 |
1KV |
0.75-6MM² |
0.75-6 MM² |
41A |
21*27*23MM |
10G |
1-1.5MM |
1枚 |
|
JJC-1 |
1KV |
1.5-25 MM² |
1.5-10 MM² |
55 A |
27*41*62 MM |
55G |
1.5-2 MM |
1枚 |
|
JJC-2 |
1KV |
16-95 MM² |
1.5-10 MM² |
55 A |
27*41*62 MM |
55G |
1-2 MM |
1枚 |
|
JJC-3 |
1KV |
16-95 MM² |
4-50 MM² |
157 A |
46*52*87 MM |
160G |
2.5-3.5 MM |
1枚 |
|
JJC-4 |
1KV |
50-150 MM² |
6-50 MM² |
157 A |
46*52*87 MM |
162G |
2.5-3.5 MM |
1枚 |
|
JJC-5 |
1KV |
25-95 MM² |
25-95 MM² |
214 A |
50*61*100 MM |
198G |
3-4 MM |
1枚 |
|
JJC-6 |
1KV |
50-150 MM² |
50-150 MM² |
316 A |
50*61*100 MM |
280G |
3-4 MM |
1枚 |
|
JJC-7 |
1KV |
120-240 MM² |
25-150 MM² |
276 A |
52*68*100 MM |
360G |
3-4 MM |
1枚 |
|
JJC-8 |
1KV |
95-240 MM² |
95-240 MM² |
425 A |
83*130*130 MM |
1020G |
4-5 MM |
1枚 |
一、性能与特点
绝缘穿刺线夹主要适用于架空绝缘线的接续、分支连接和接地保护，使用电压等级为10KV和1KV以下，其主要性能和特点：
1. 安装简便：安装时无需博取导线的绝缘层，只要按规定位置在线夹中放入主线和支线，用套筒扳手均匀拧断力矩螺母即可；
2. 接触电阻小，线夹温升低：特质力矩螺栓确保恒定的穿刺压力，使线夹与导线达到良好的电气接触而不过分损伤导线，保证架空绝缘导线的正常使用寿命；
3. 结构密封、绝缘性高：现价内部采用绝缘导热油脂填充，安装后整个导体形成全封闭结构，提高了绝缘强度和安全性；
4. 线夹适用范围广：可适用于铜铝绝缘导线、异径导红的支接、等径导线的对接，并适用于铜铝绝缘导线的过度连接。
注：
1. 使用穿刺线夹的导线必须符合标准；
2. 穿刺线夹的安装人员必须完全熟悉安装技术；
3. 在带电作业时，请载上绝缘手套套筒扳手；
4. 穿刺线夹属一次性线夹，由于牙型变形拆卸后请勿重复使用；
产品性能实验
*机械性能：线夹握力大于1/10导线拉断力，符合GB2314-1997要求；
*温升性能：在大电流的情况下，线夹的温升小于连接导线的温升；
*热循环性能：符合GB/T2317.3-2000电力金具热循环试验要求；
*防水绝缘性能：符合GB/T13140.1-1998第2部标准的相关试验要求；
*防腐蚀性能：在二氧化硫和盐雾环境中做3次14天的循环测试；
*环境老化性能：在紫外线、干燥或潮湿的环境中，温度变化和热冲击中暴露六个星期；
*防火性能：连接器件的绝缘材料经灼热丝试验，符合GB/T5169.4第4-10章要求；
